2.QGIS 2.0のカラーレンダリング混合モードが好きだ

QGIS 1.8では下記のような2レイヤを重ねて表示する場合、上に表示されるレイヤに透過率を設定して表示していました。

透過率50%を設定

透過されることで本来クロで表示したかった場所も一様に透過されて薄くなってしまうなど、表現が制限されてしまいます。

QGIS 2.0ではレイヤの重ね合わせの際の色の混合モードが選べるようになっています。

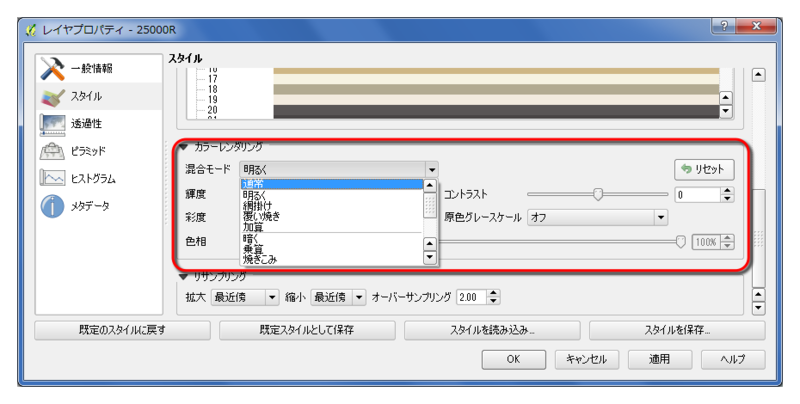

レイヤのプロパティを表示→スタイルを選択します。中段にカラーレンダリングの選択肢が出てきます。

各選択肢の説明は省きますが、幾つかの処理結果だけ。

乗算 オーバーレイ

折角作った表現です、キレイに表示しましょう。
